4欧姆接地网制作图

来源: 4欧姆接地网制作图 发布时间: 2014-03-25 22:28:46

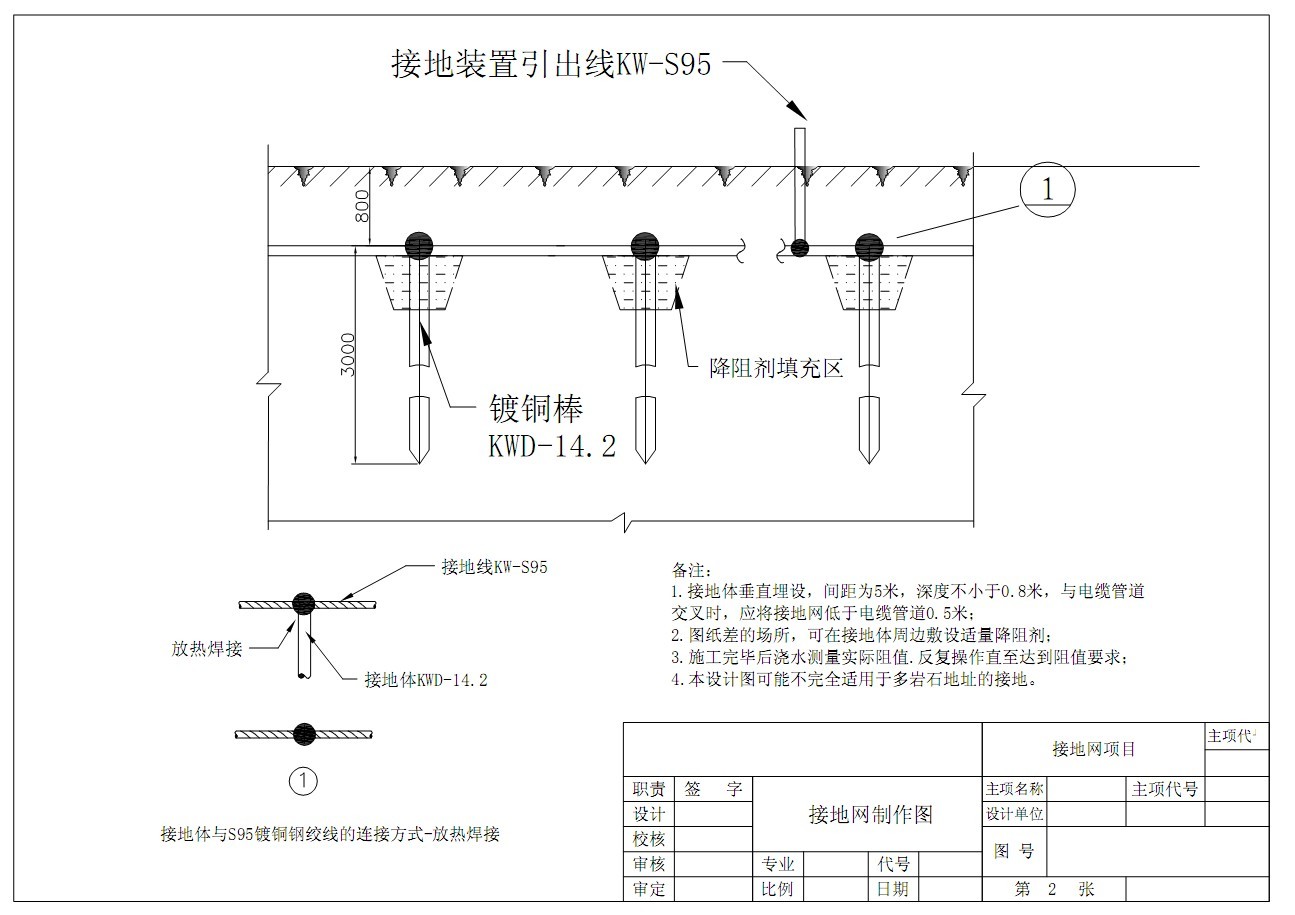

 4欧姆接地网制作图
4欧姆的小型接地网的接地材料采用8根1.5米的镀铜钢接地棒KWD-14B和镀铜钢绞线KW-S95,布局为“口”字形状闭合地网,接地棒和镀铜钢绞线之间采用放热焊接或导线夹压接。
接地棒介绍:http://www.kwspd.cn/shows/4/31.shtml
镀铜钢绞线介绍:http://www.kwspd.cn/shows/1/54.shtml
放热焊接介绍:http://www.kwspd.cn/shows/11/
其他接地方案如下图:
镀铜接地棒与接地模块降阻剂组合制作接地网
中型接地网制作(镀铜接地棒与接地模块,预留接地观测井)
小型接地网制作(接地棒与降阻剂配套)
中大型接地网设计图

>
