采用镀铜接地棒和降阻剂制作地网图
1.图中的D和L为化学降阻剂的直径和高度，由降阻剂的要求而定，如果采用河南凯威降阻剂时，一般D=150，L=1500～2000mm。
2.接地体、连接线及连接件的规格有特殊要求时，由工程设计决定。
3.接地干线和垂直接地极（镀铜接地棒、离子接地极）之间的连接采用放热焊接，具体要求见GB50169-2006技术要求，其他技术问题
请咨询生产企业：河南凯威电气设备有限公司。
4.直径14.2mm的镀铜接地棒KWD-14B与70平方镀铜钢绞线KW-S70之间的十字形焊接模具为KW-S70TD143，对应焊药150#。
图一：采用镀铜接地棒、离子接地极作为垂直接地极与降阻剂制作接地网
图二：接地网制作示意图
图三：接地产品清单

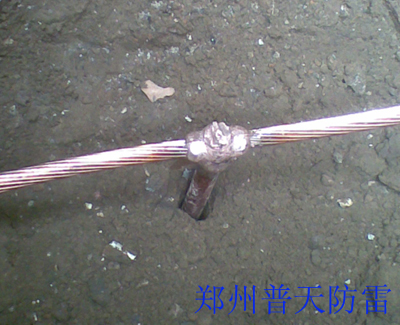

图四：接地棒与镀铜钢绞线T型焊接图
